【客户案例】高精度智能配气系统在气体传感器校准领域的应用

前言

校准气体与气体传感器精度的基石

气体传感器作为环境监测、工业安全及医疗诊断等领域的“感知器官”，其测量精度直接决定了数据的可靠性。而校准，正是确保传感器性能的核心环节——通过向传感器输入已知浓度的标准气体（校准气体），对比传感器输出信号与理论值，修正其零点漂移、灵敏度衰减或交叉干扰等问题，所以，校准的本质是通过建立“浓度-信号”的数学模型，动态调整传感器的响应曲线。

而这其中决定成败的关键因素首先就是校准气体的精确性与可重复性，若气体浓度偏差或混合不均，校准反而可能引入系统性误差。因此，一套能够精准配制多组分、宽浓度范围标准气体的高精度动态配气系统，不仅是实验室的“标尺之源”，更是工业现场维持传感器长期稳定的技术保障。

1、什么是高精度动态配气系统

高精度动态配气系统是一种高科技仪器，其内部集成有高精度的流量控制器，可以对每种气体计算气体系数并进行单独校准，通过对多路流量计控制器的精确控制配比流量输出，从而实现动态配气的目的，可实时配制不同种类、不同浓度的多组份混合气体。

元芯传感最新开发的高精度智能动态配气系统具有准确度高、稳定性好、气体稀释比例范围宽、流量误差小、操作简单、安装方便等优点，可定制多路气体控制与配比，能够完美实现气体传感器校准气体的配置。

元芯传感高精度智能动态配气系统特点：

◆ 测量精准，重复精度+0.2%F.S.

◆ 湿度可控，控湿范围2%RH-90%RH

◆ 智能软件控制，配气过程全自动

◆ 10寸高分辨率触摸彩屏显示

◆ 定制气体成分控制，最多20路气体控制与配比

◆ 搭载气敏测试系统，提供多种气敏和催化测试方案

元芯传感高精度智能动态配气系统产品参数：

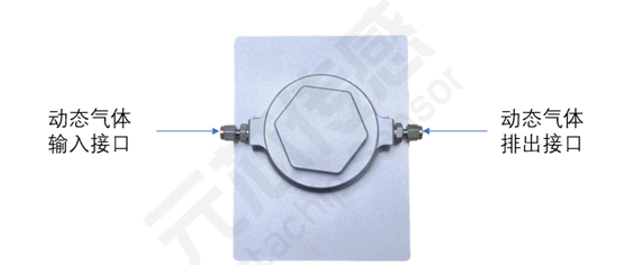

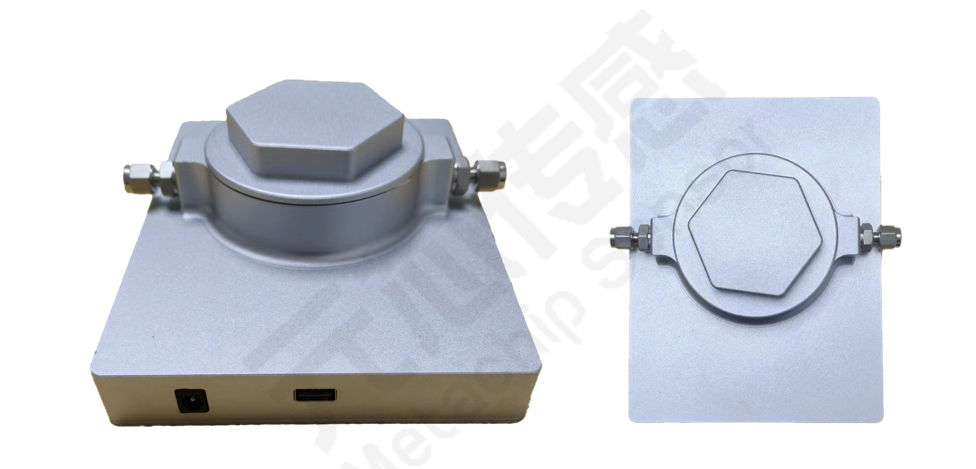

动态配气系统测试腔体：

本测试腔体专为智能配气系统研发，能准确、快速、便携、低成本的评价传感器特性，能够更好的帮助科研人员研究传感器气敏性能，具有体积小、成本低、功能全、自动化测试等优势。

测试腔体核心功能：

◆多路传感器同时测试（多通道测试）

◆尾气回收功能

◆测试数据实时监测

测试腔体技术参数：

2、高精度智能动态配气系统应用实例

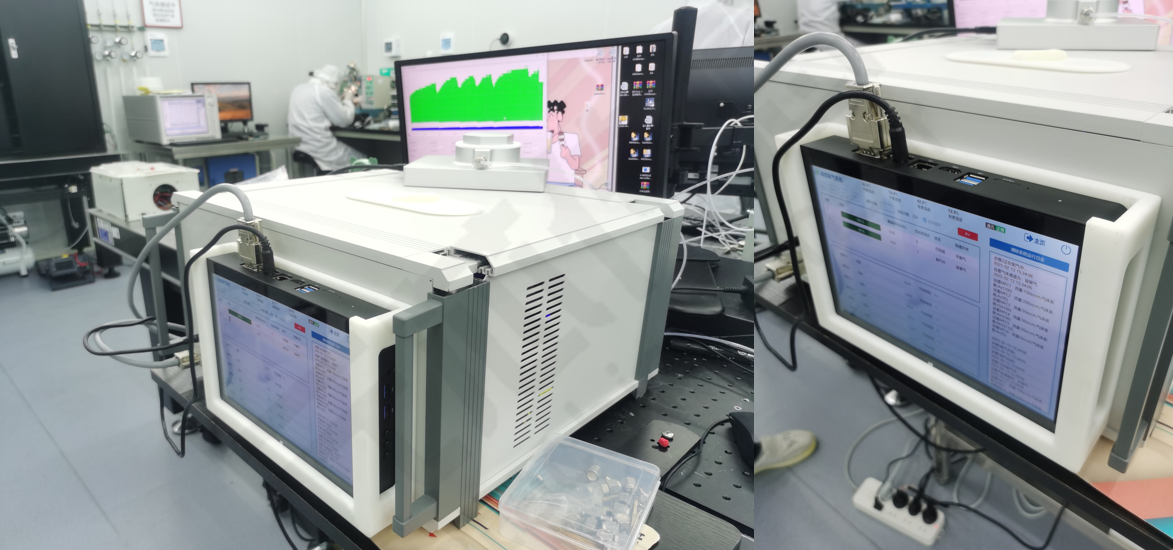

下面将演示广东某客户使用元芯传感高精度智能动态配气系统自动配制氢气传感器校准气体的过程。

第1步 部件准备

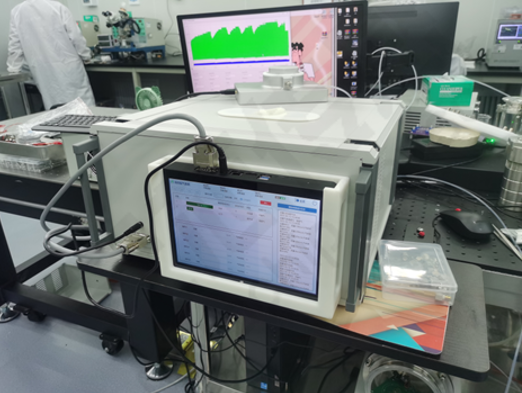

1）元芯传感高精度智能配气仪一台

2）动态配气测试腔一个

3）标准气体(浓度1000ppm，容积8L，需带国家标准物质证书)

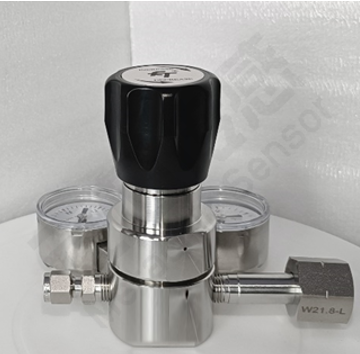

4）气体不锈钢减压阀(G5/8接口)

(材质需316不锈钢材质，进口1.6MPA，出口0.4MPA，0.1MPA一个调节刻度)

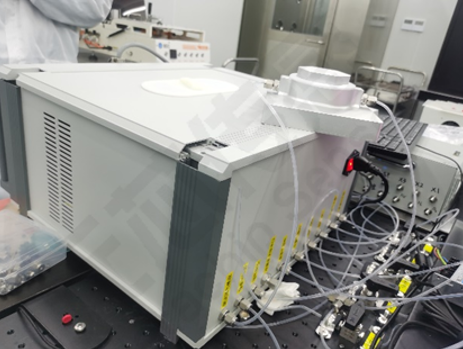

第2步  连接进、出气口管路与测试腔体

根据实际需求连接进气口(上图右3、右4进气口)其中的一路或多路，每路气体连接相应的标准气体钢瓶;

连接出气口(上图左3)，出气口另一端连接反应装置。

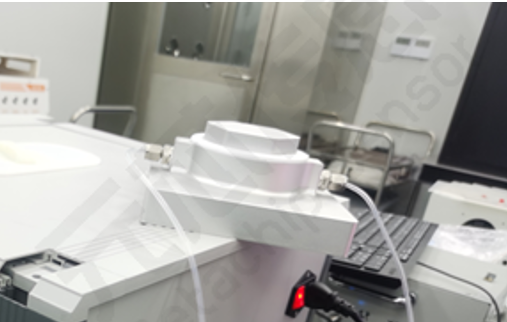

根据实际测试的需求场景，接入测试腔体。

第3步 开机自检

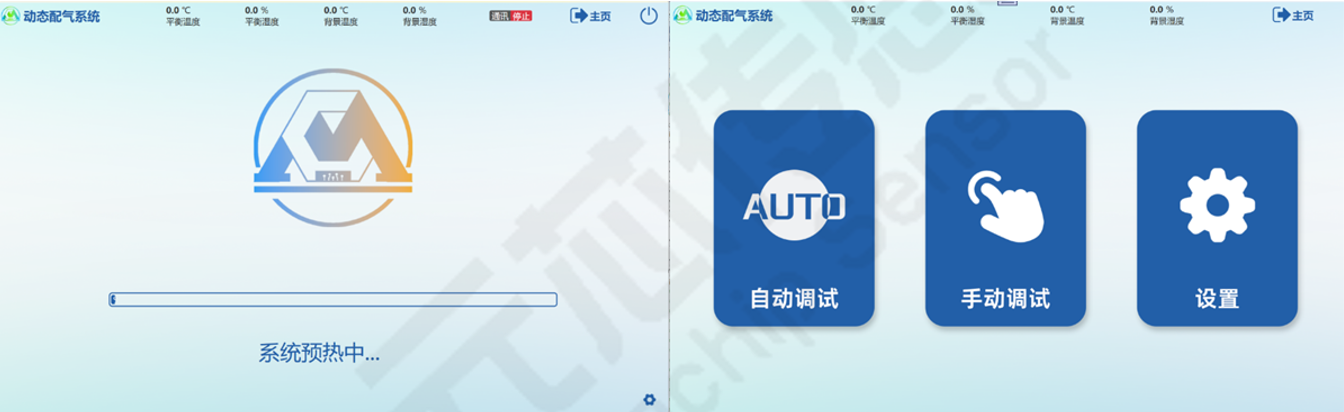

连接好高精度智能配气仪的电源，打开电源开关，进入设备桌面，打开程序，进入预热界面，等待预热完成后，进入主界面。

第4步 设置参数，启动程序

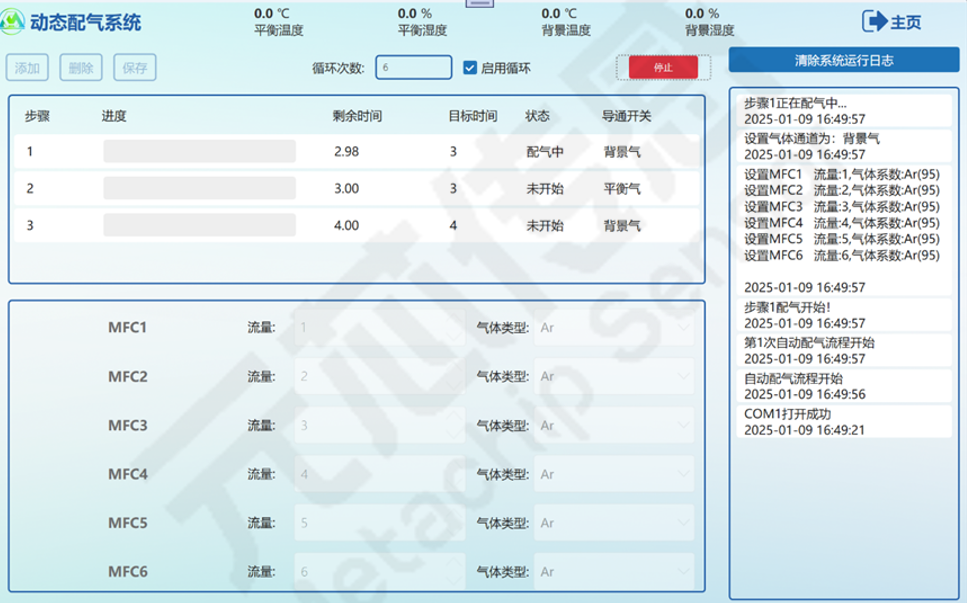

点击自动调试，系统将运行自动化测试模块，在此模式下，系统将根据用户对每个MFC设置的流量进行定时开启和关闭，以实现高效便捷的测试。

系统支持手动调试，以便用户可更精准的实现个性化需求，在手动调试模式下，用户可以单独控制每个MFC流量，调配出所需气体浓度进入测试腔体。

第5步 系统自动化配比气体浓度

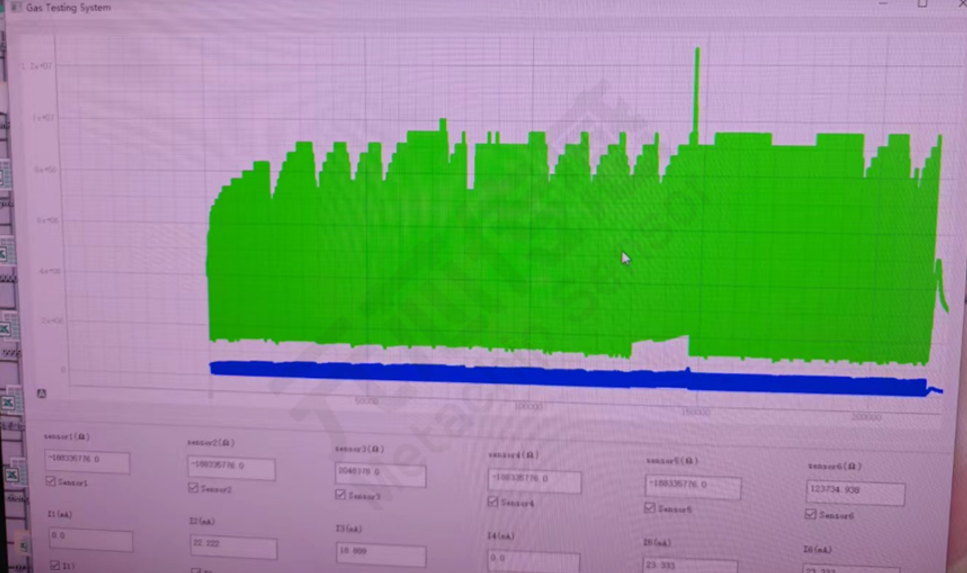

系统根据用户设置的参数进行自动配气，下图为传感器采集60小时数据图（1000ppm气体配比成50ppm气体）。
